用途

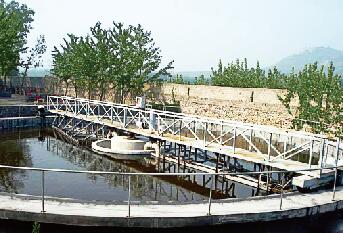

ZCX型中心传动单(双)管吸泥机适用于周边进水、周边出水、中心排泥的大、中型池径的沉淀池，主要用于城镇污水处理厂二发沉淀池的吸排泥。
结构及工作原理
该设备采用中心传动、垂架式，污水进入周边配水槽内，经槽底配水孔均匀地流人池内.并在周边挡水裙板的作用下，水流从池底流向中心，污泥依靠自重沉积于池底，从而形成泥水分离，驱动装置驱动中心竖架旋转，并带动刮臂及吸泥管旋转，在静水压力的作用下，污泥均匀地进入吸管上布置的吸口，然后通过中心排泥管经排泥井的套筒阀排出池外，排泥量的大小可由套筒阀的升降度来控制，水面的浮渣通过撇渣装置撇向池边，再由刮渣耙刮进排渣斗内排出池外;而上清液则通过三角形出水堰板溢入出水槽内排出。
主要特点
1、沉淀池的周边进、出水槽采用边断面设计，保证了沉淀池周边均匀配水和出流。
2、驱动装置采用斜齿轮减速机与蜗轮减速机相组合，保证输出扭矩及转速，传动效果高;减速机内设有过力扭矩保护装置，运转安全可靠。
3、当Φ≤40m时，采用单侧吸管，Φ>40m，则采用双侧吸管。
4、吸泥管以水平穿孔管方式排泥，对池内的异重流不产生无干扰，确保出水的稳定性。
5、在锥形吸泥管上的吸泥口经独特设计，采用变孔距，由里向外，由小变大，确保全池底面的均衡吸泥、提高吸泥浓度，节省污泥回流动力。
6、撇渣方式有两种：板式撇渣和管式撇渣(常规采用前种)。
7、设备操作简便，可直接就地/远程控制设备的运行。
型号说明
